무정전 전원장치 (UPS)

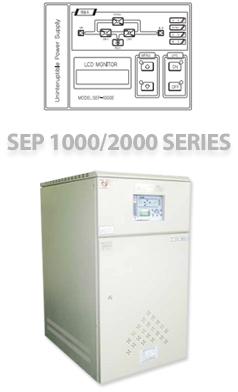

SEP 1000/2000 SERIES
전기적 특성 / SYSTEM SPECIFICATIONS
구분 | 용량 (KVA) | 3 | 5 | 7.5 | 10 | 15 | 20 | 30 |
---|---|---|---|---|---|---|---|---|
입력 | 전압 | 1상, 2선식 220V, 3상 380V ±15% | ||||||
주파수 | 60Hz | |||||||
출력 | 인버터제어 | I.G.B.T 순시제어 PWM | ||||||
역률 | 0.8 | |||||||
정격전압 | 1상 2선식 110V, 220V ±1% 이내 | |||||||
과도응답 | 50% 급변시 ±3% 이내 | |||||||
주파수 | 50Hz ±5% | |||||||
동기결체 | 절체시간 | 4ms 이하 무순단 절체 | ||||||
효율 | 85% | 87% | 88% | 90% | ||||
절체조건 | 인버터 이상, 출력 과부하, 과온도시, 수동 절체시 | |||||||
특기사항 | RS 232C, TCP/IP, SCADA, SNMP |
용량 (KVA) | 외형크기 (m/m) | ||
---|---|---|---|
Width | Depth | Height | |
3-5 | 330 | 650 | 725 |
7.5-10 | 400 | 720 | 800 |
15 | 560 | 750 | 1000 |
20 | 560 | 750 | 1000 |
30 | 800 | 920 | 1300 |
- 주요특징 / KEY FEATURES
- KS 및 고효율 기자재 제품
- Microprocessor 제어회로
- SYSTEM 자체 진단 가능
- 다중 병렬 시스템으로 전환 가능
- SNMP, TCP/IP, NET WORK 지원
- ON/OFF 버튼에 의한 간편한 제어방식

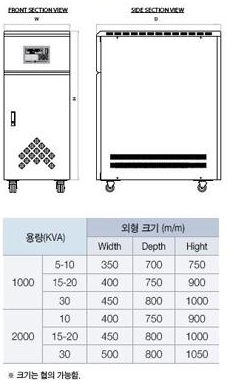

DEMENSION

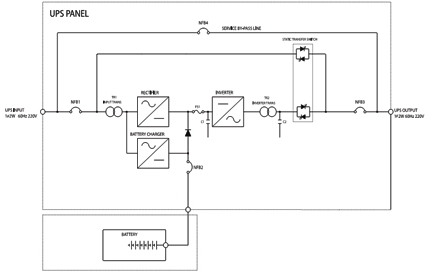

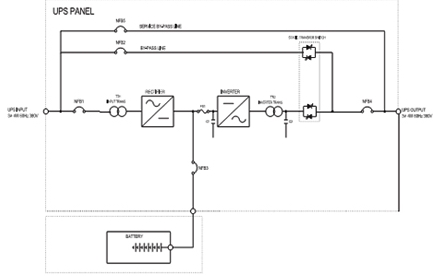

회로도 / BLOCK DIAGRAM

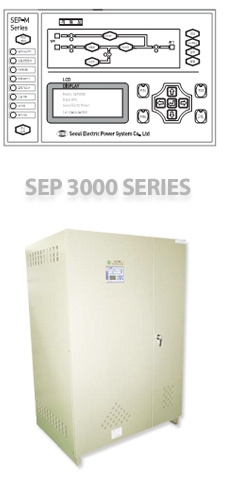

SEP 3000 SERIES
전기적 특성 / SYSTEM SPECIFICATIONS
구분 | 용량 (KVA) | 20 | 30 | 50 | 75 | 100 | 150 |
---|---|---|---|---|---|---|---|
일반특성 | 냉각방식 | 강제풍냉식 | |||||
사용정격 | 100% 연속 사용 | ||||||
인버터제어 | I.G.B.T 고주파 순시제어 PWM | ||||||
입력 | 상수 | 3Ph + N + PE | |||||
정격전압 | 220/230V(Ph-N)-380/V400V(Ph-PH) | ||||||
주파수 | 60Hz | ||||||
출력 | 상수 | 3Ph+N+PE | |||||
정격전압 | 220/230V(Ph-N)-380/V400V(Ph-PH) | ||||||
전압안정도 | ±1% 이내 | ||||||
주파수 | 60Hz | ||||||
응답속도 | 20ms (±2% 이내로 복귀시) | ||||||
효율 | 87% | 90% | 92% | ||||
역률 | 0.98 | ||||||
소음 | 60dBA-70dBA | ||||||
동기절체 | 절체시간 | 4ms (무순단 절체) | |||||
절체조건 | 인버터 이상, 과부하 과온도, 수동 결체, 축전지 종지 전압 이하 | ||||||
특기사항 | RC 232C, TCP/IP, SCADA, SNMP |
용량 (KVA) | 외형크기 (m/m) | ||
---|---|---|---|
Width | Depth | Height | |
20 | 700 | 800 | 1300 |
30 | 800 | 920 | 1375 |
50 | 880 | 935 | 1600 |
75~100 | 1300 | 1000 | 1800 |
150 | 1300 | 10000 | 2000 |
- 주요특징 / KEY FEATURES
- KS 및 고효율 기자재 제품
- Microprocessor 제어회로
- SYSTEM 자체 진단 가능
- 다중 병렬 시스템으로 전환 가능
- SNMP, TCP/IP, NET WORK 지원
- ON/OFF 버튼에 의한 간편한 제어방식
DEMENSION

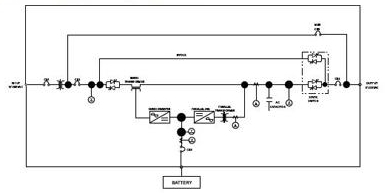

회로도 / BLOCK DIAGRAM
NS-SERIES
전기적 특성 / SYSTEM SPECIFICATIONS
구분 | 용량 (KVA) | 5 | 7.5 | 10 | 15 | 20 | 30 |
---|---|---|---|---|---|---|---|
일반특성 | 냉각방식 | 강제풍냉식 | |||||
사용정격 | 100% 연속사용 | ||||||
제어방식 | ALL IGBT | ||||||
입력 | 상수 | 1산 2선, 3상 3선 | |||||
전압 | 220, 380VAC ±10% | ||||||
주파수 | 60Hz | ||||||
출력 | 상수 | 1상 2선 | |||||
전압 | 220VAC | ||||||
전압안정도 | ±1% 이내 | ||||||
주파수 | 60Hz | ||||||
응답속조 | 20ms (±2% 이내로 복귀시) | ||||||
효율 | 93% 이상 | ||||||
역률 | 0.8 leg 이상 | ||||||
소음 | 55dbA 이내 | ||||||
동기절체 | 절체시간 | 4ms | |||||
절체조건 | 인버터 이상, 과부하, 과온도, 수동절체, 축전지 종지전압이하 | ||||||
OPTION | RS 232C, TCP/IP, SCADA, SNMP |
※ 본 사양은 성능 개선을 위하여 예고없이 변경될 수 있습니다.
- 주요특징 / KEY FEATURES
- 고효율, 고역률의 3레그 방식
- 효율 : 93%이상, 입력역룰 : 0.95이상 - Wide LCD Display 채택
- 4 X 16 Character 사용 - 부품 수의 감소로 Compact Size 실현
- 신뢰성이 향상되고 설치면적이 적음 - One Board Type
- 작업성이 좋고 원가 감소 - Digital 제어 방식
- 제어의 정확성 보장 및 완벽한 보호회로
DEMENSION
회로도 / BLOCK DIAGRAM

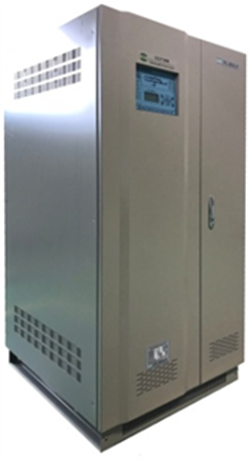

SEP-3000NT SERIES
